تعارف

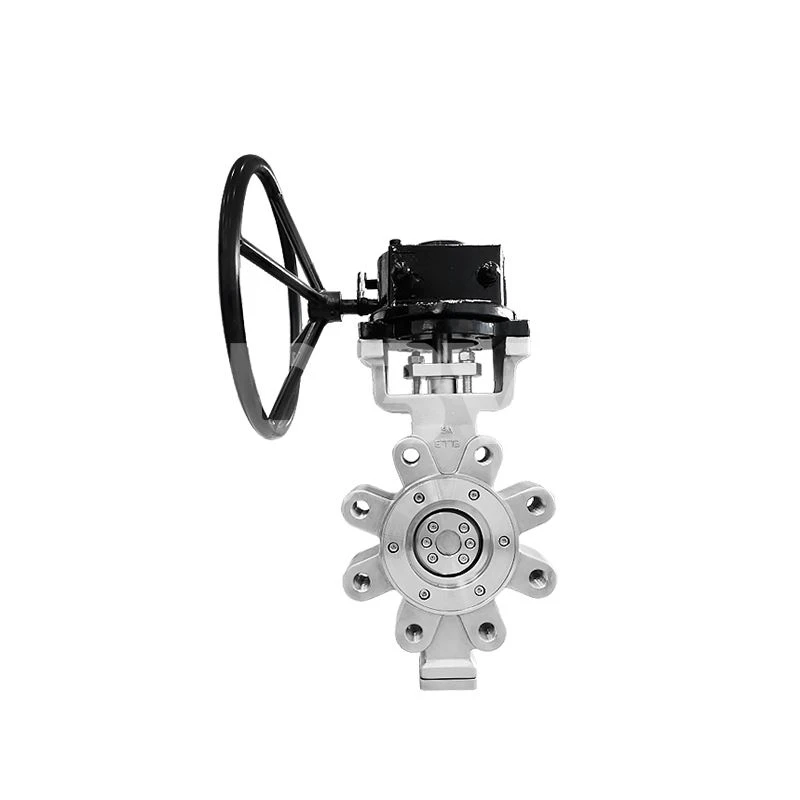

فلینجز کے درمیان آسان تنصیب کے لیے ہول ڈیزائن کے ساتھ LUG بٹر فلائی والو کو دو-آفسیٹ کریں۔ سخت دو طرفہ شٹ آف اور ہموار بہاؤ فراہم کرتا ہے، پریشر ڈراپ کو کم کرتا ہے اور قابل اعتماد پائپ لائن آپریشن کو یقینی بناتا ہے۔

کلیدی خصوصیات

LUG Flange کنکشن

-لگ ڈیزائن کے ذریعے پائپ لائن کو پریشان کیے بغیر بولڈ انسٹالیشن اور ڈیڈ-سروس کی اجازت دیتا ہے۔

مکمل بور فلو

ہول ڈسک کے ذریعے-کم سے کم دباؤ میں کمی کو یقینی بناتا ہے، پمپ کی کارکردگی اور سسٹم کی کارکردگی کو بہتر بناتا ہے۔

اینٹی-بلاؤ آؤٹ اسٹیم

تنے کو حادثاتی اخراج کو روکنے کے لیے محفوظ کیا جاتا ہے، جس سے زیادہ دباؤ میں آپریٹر کی حفاظت میں اضافہ ہوتا ہے۔

Epoxy لیپت جسم

Body and disc coated >250µm epoxy سخت کیمیائی اور صنعتی ماحول میں سنکنرن کے خلاف مزاحمت کرتی ہے۔

وضاحتیں

EN 593 کے مطابق لچکدار سیٹ

•مربوط مہر کے ساتھ بدلنے والی ربڑ کی آستین

•پائپ flanges کے درمیان bolting کے لئے

•مکمل تفریق دباؤ کے لیے والو کے اختتام-کے-کے طور پر استعمال کیا جا سکتا ہے۔

• بہاؤ کی دونوں سمتوں میں سخت

•اینٹی-بلو آؤٹ شافٹ

• ایکچوایٹر فلانج کنکشن اے سی سی۔ آئی ایس او 5211 تک

• API 598 لیک کی سختی-ریٹ V ,DIN EN 12 266-1، لیک-ریٹ A

EN 1092-2 یا ANSI B16.5 کے مطابق flanges کے لیے لگ-ٹائپ

جسم: کاسٹ سٹیل، سٹینلیس سٹیل

•ڈسک: کاسٹ سٹیل سٹینلیس سٹیل

•آستین: دھات سے دھات ,PTFE ,EPDM

والو شافٹ: سٹینلیس سٹیل 1.4021

•دیکھ بھال-مفت شافٹ بیرنگ

•Body: Internally and externally epoxy coated, coating thickness >250 µm، نیلا RAL 5010

• ڈسک: Epoxy لیپت

حسب ضرورت خدمات

والو سائز کے اختیارات-مختلف پائپ لائن قطروں میں فٹ ہونے کے لیے NPS2–80" / DN50–2000mm کو سپورٹ کرتا ہے۔

سیٹ کے مواد کا انتخاب-مختلف میڈیا مطابقت اور درجہ حرارت کی حدود کے لیے دھات، PTFE، یا EPDM آستین۔

ایکٹیویشن کے طریقے-دستی، الیکٹرک، نیومیٹک، یا ہائیڈرولک ایکٹیویشن لچکدار آپریشن کے لیے دستیاب ہے۔

فلانج کے معیارات-اپنی مرضی کے مطابق فلینج کی قسمیں اور ڈرلنگ ANSI، EN، یا JIS معیارات سے مماثل ہے۔

کوٹنگ کے اختیارات-باڈی اور ڈسک کوٹنگز بشمول ایپوکسی یا دیگر سنکنرن-سخت ماحول کے لیے مزاحم علاج۔

ایپلی کیشنز

پانی کا علاج- میونسپل اور صنعتی پانی کے نظام میں بہاؤ کو موثر طریقے سے کنٹرول کرتا ہے۔

تیل اور گیس-کروڈ آئل، قدرتی گیس، اور ریفائنڈ پروڈکٹس کو قابل اعتماد سیلنگ کے ساتھ ہینڈل کرتا ہے۔

کیمیکل پروسیسنگ-کروسیو یا جارحانہ کیمیائی میڈیا کے ساتھ ہم آہنگ۔

پاور جنریشن-پاور پلانٹس میں بھاپ، ٹھنڈا کرنے والے پانی، اور پراسیس سیالوں کو منظم کرتا ہے۔

خوراک اور مشروبات-سینیٹری-کنٹرولڈ فلوڈ ہینڈلنگ کے لیے ہم آہنگ اختیارات۔

اکثر پوچھے گئے سوالات

سوال: ایکچیویٹر کو تبدیل کرنا کتنا آسان ہے؟

A: ISO 5211 معیاری ایکچیویٹر فلانج الیکٹرک، نیومیٹک، یا ہائیڈرولک ایکچیوٹرز کو والو یا پائپ لائن میں ترمیم کیے بغیر تیزی سے انسٹال یا تبدیل کرنے کی اجازت دیتا ہے۔

سوال: بہاؤ کنٹرول کتنا درست ہے؟

A: سخت دو-آفسیٹ سیل اور ہموار ڈسک کی گردش درست تھروٹلنگ، کنٹرول شدہ بہاؤ کو برقرار رکھنے اور رساو کو کم کرنے کی اجازت دیتی ہے، یہاں تک کہ مختلف دباؤ کے حالات میں۔

سوال: کیا والو ہائی-سائیکل آپریشنز کے لیے موزوں ہے؟

A: دو-آفسیٹ ڈسک-سیٹ کی سیدھ سے کم مکینیکل لباس سگ ماہی کی کارکردگی یا آپریشنل ٹارک پر سمجھوتہ کیے بغیر بار بار کھلے/بند سائیکلوں کو قابل بناتا ہے۔

س: شپمنٹ سے پہلے کون سی جانچ کی جاتی ہے؟

A: API، EN، اور ISO معیارات کی تعمیل کو یقینی بنانے کے لیے ہر والو جہتی معائنہ، ہائیڈرو سٹیٹک اور سیٹ لیکیج ٹیسٹ، کوٹنگ کی موٹائی کی تصدیق، اور فنکشنل چیک سے گزرتا ہے۔

سوال: کیا والو کو ایکچیوٹرز کے ساتھ جمع کرنے سے پہلے فراہم کیا جا سکتا ہے؟

A: ہم الیکٹرک، نیومیٹک، یا ہائیڈرولک ایکچیوٹرز کے ساتھ مکمل طور پر اسمبل شدہ والوز فراہم کر سکتے ہیں، جس سے سائٹ پر تنصیب کے کام کو کم کر کے اور فوری آپریشنل تیاری کو یقینی بنایا جا سکے۔
